目前氨的火熱,是寄希望于氨起到什么作用呢?
1-做為氫載體在終端裂解制氫。
2-要么代替氫做為能源(比如氨摻燒發電、氨動力船舶),邏輯上講還是解決氫儲運問題。
3-從發電側來看,風光電力企業站在高比例可再生電力消納(比如80%),就會面臨儲電的成本遠高于制氫。電解水制氫消納電力后,氫的出路需要解決(還是儲運問題)。
比如“上海市氫能產業發展中長期規劃(2022-2035 年)”提到的有關氨-氫和氫儲運的描述如下:(一)打造科技創新高地 2、加強產業創新能力建設:圍繞前瞻和顛覆性技術開展研究布局,重點開展新型氨氫轉換、固態儲氫、乙醇重整制氫、液態儲氫、新型催化劑等方面的研究,持續加強基礎研究,強化顛覆性技術的前瞻布局。(三)筑牢供應設施基礎2、逐步推動氫能輸運“網絡化” :重點發展高壓氣態儲氫和長管拖車輸氫,按照低壓到高壓、氣態到多相態(低溫液態、固態、氨氫轉化等)的方向逐步提升氫氣的儲存運輸能力。探索開展氫-氨、液氫的長距離運輸工程規劃,研究建設氫-氨轉化和液氫集散中心。整合長三角地區富氫區域的氫能資源,構建地區外供氫和制氫相結合的供氫方式,保障氫源穩定供給。
氫-氨轉化集散中心,貌似是指的氨-氫轉化即氨裂解制氫?否則為啥跟液氫并列呢。合理么,會有效么?
我們來分析一下。
目標加氫站:效率上氫-氨-氫只有60%

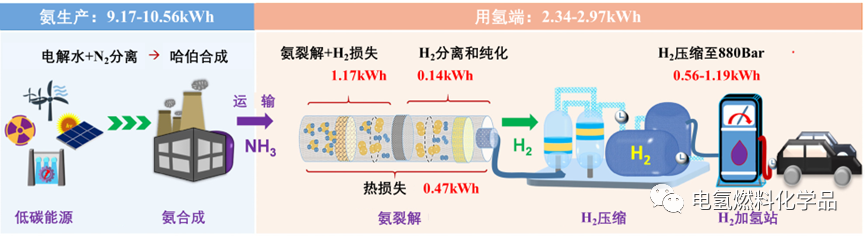

氨低位熱值是5.18,含氫比例3/17,氫低位熱值33.3kWh/kg,3*33.3/17=5.88。相當于裂解制氫用途的氨熱值為5.88kWh/kg;考慮到電解水效率60-70%,則需要的熱值為8.4-9.8kWh/kg氨(5.88/0.6或0.7);電轉氨路徑的合成步驟電耗比較低,約為0.74kWh/kg氨:通過總能耗9.14-10.54kWh,獲得5.88kWh的氫(以1公斤氨形式存儲)。氨裂解+純化總能耗約1.78kWh/kg氨,壓縮還需要0.56kWh/kg,5.88-1.78-0.56=3.54kWh,即3.54/5.88=60%。
氫-氨-氫效率=60%,從效率的角度講(非經濟性),作者看空氨做為氫載體的價值。但是我們認為從經濟性上,氨裂解制氫有一定市場潛力,主要是針對加氫站。
氫-氨-氫有可能降低加氫站氫氣價格
上一篇我們討論了綠氨成本,舉了2篇技術經濟分析的學術文章,分別被IRENA/AEA的“創新展望:可再生氨”2022引用了4處和6處。這次換一篇:Armijo J, Philibert C, Flexible production of green hydrogen and ammonia from variable solar and wind energy: Case study of Chile and Argentina, International Journal of Hydrogen Energy,2020

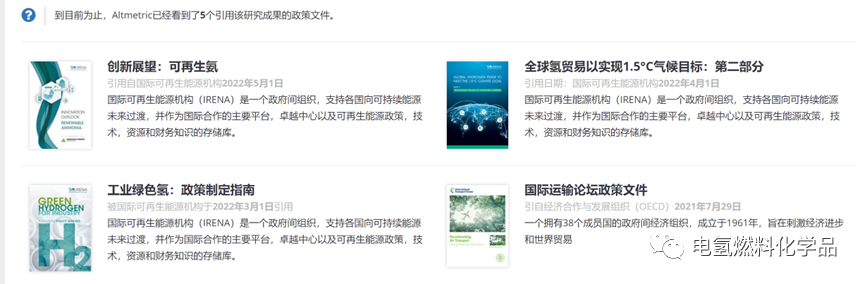

該篇發表僅2年,被引用高達90多次。IRENA/AEA的“創新展望:可再生氨”報告中9個位置提到該篇技術經濟性分析。有5個不同的政策性報告引述其分析結果,如下圖。

該文中的智利Taltal地區,風光互補性極強基本不需要儲,見下圖。

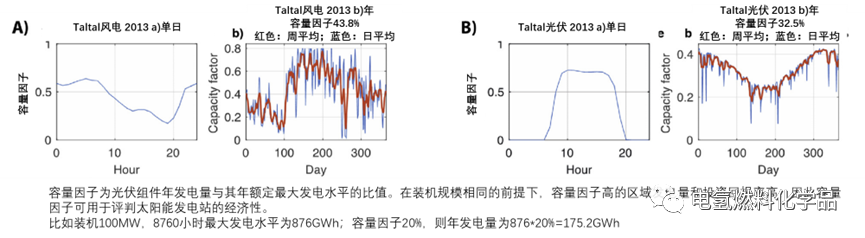

圖A-a表明,平均日周期與太陽周期具有良好的互補性,如圖A所示,從晚上10點到早上8點,風力強勁。在b中,可以看到,與太陽輻射相反,冬季(六月至九月)的風也更強烈。

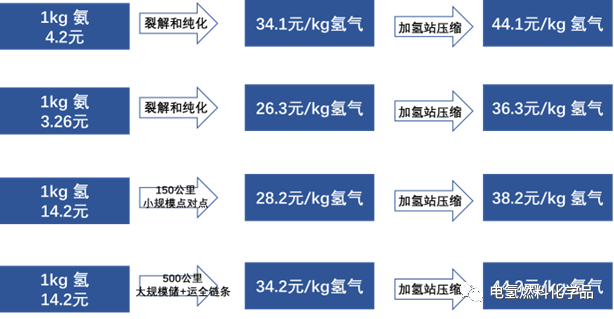

這么好的資源,風光耦合離網制氫和氨的成本是多少?綠氫為14.2元/kg,綠氨為3,262元/噸,以此為基準進行氨-氫路徑測算(過程見文末“測算過程1”),如下圖。

1-氫-氨-氫路徑,實現加注口成本低于45元,綠氨成本很可能不能高于4200元/噸(目前氨的市場價)2-運輸距離需要大于一定值,比如100公里以上,才能體現氨的價值。3-考慮長距離運輸,氨-氫路徑是降低加氫站成本的潛在手段。4-如果利用氨分解做為“門站”(所謂氫-氨集散中心?),門站到加氫站的運輸成本不可忽略不計。門站供氫采用氨分解,需要像天然氣門站似的流量可控,這就要氨分解可開可??烧{(diào)產能,個人認為不如直接站內制氫。5-氨-氫路徑是個復雜的臟活累活技術活,風光-氫-氨-氫,每一步都需要優化/降本增效,才能保住終端加氫站用氫的質量和成本具備經濟型。圖中36元已經是非常樂觀的最低值了,每一步的不及預期都會提高最終成本。6-邏輯上(筆者沒有計算)甲醇-氫路徑跟氨-氫路徑類似。區別在于,甲醇可以直接做動力能源。合成天然氣也是。
未來風光發電、電解槽的成本下降50%是可期的,那么最終的氨以及其它X產品的成本也將降低30%左右。樂觀的估計2050年,世界上最好的資源,可以達到綠氫和綠氨分別達到10元/公斤,2,282元/噸(0.54元/kWh)。
綠氨成本依然受制于儲氫成本
變成氨可以解決運輸問題,可解決不了儲氫問題!
綠氫的最大問題就是制氫波動性和用氫穩定性的矛盾,必須通過儲氫來解決。電池僅能解決小時級別的氫波動。儲氫罐,一筆帶過可以說是緩沖罐,說的輕松,成本極高!儲氫到底有多貴?本次引述的綠氨經濟性分析,儲氫采用高壓氣態,400美金/公斤。這一數字是國際上經濟技術分析經常采用的“偏低值”。什么?氫運輸才多少錢一公斤,咋儲氫就兩三千一公斤了?!運輸費用是折合整個生命周頻繁周轉的,每次周轉都有收入。P2X的儲氫罐就放在那里給自己的裝置用,產能固定,收入固定,一年充放氫1次和充放氫365次對儲氫成本攤薄沒有作用。依然以上一篇440MW電解水,42500噸氫(116噸/天)、24萬噸氨每年為例,如果儲5天就是2.32億美金儲氫投資。按WACC為7%,壽命30年,OPEX占比2%計算,折合每噸97美元(630元/噸)。見文末測算過程2。
不想儲氫怎么辦?合成X的裝置具備良好的靈活性!
上圖片,該圖片展示的電轉氨項目地址是阿根廷巴塔哥尼亞:

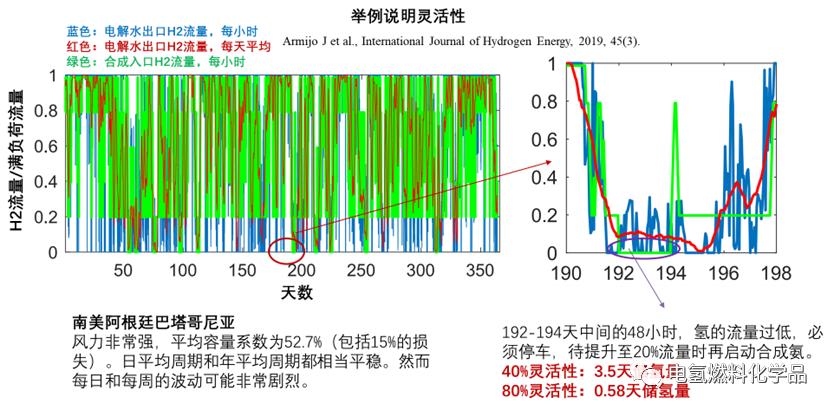

根據作者的模擬計算,40%合成氨靈活性和80%合成氨靈活性,帶來的結果除了儲氫量的大幅降低(3.5天降低至0.58天),還帶來了風-光-電解水功率配置不同,最終每噸氨的成本又710美金降低為517美金!?有沒有便宜的儲氫方式?有,但都依賴于地質條件,即地質儲氫。以后會單獨發文講儲氫和氫儲能。本文先拋出一些參考資料。
鹽穴儲氫和壓縮氣態儲氫對比
儲氫方式
|
放氫速度
|
所需容量
|
儲氫單價
|
1天儲氫投資
|
5天儲氫投資
|
鹽穴 60-200Bar
|
8%每天(40%氣體需要留存保障壓力)
|
2416噸
|
115元/kg*
|
2.78億
|
2.78 億
放氫速度慢,但足夠13天。
|
儲罐 20-200Bar
|
100%每天
|
116噸
|
2,600元/kg
|
3億
|
16億
|
*Fasihi,Applied Energy 294 (2021) 116170;M. Reu? et al. / Applied Energy 200 (2017) 290–302,采用50萬m3鹽穴的成本是 81,000,000Eur.

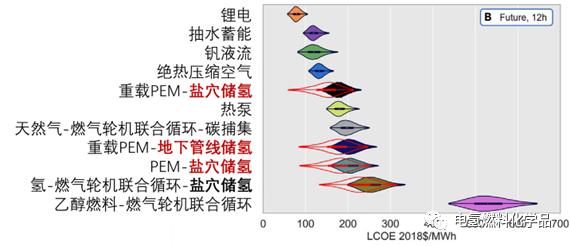

美國能源部太平洋西北國家實驗室(PNNL)最近發表的“面向多能源輸送途徑和電網服務的氫能儲存技術經濟評估框架”(Energy, 249, 2022),根據其開發的氫能儲存評估工具(HESET),評估如何最大化氫儲能帶來的效益,采用的是Salt Cavern鹽穴儲氫。美國國家可再生能源實驗室NREL在2021年發表的“支持高可變可再生能源電網的長時間儲能和靈活發電技術的技術經濟分析”(Hunter et al., Joule 5, 2021),氫儲能方面也采用的鹽穴和地下管線儲氫(Underground Pipeline),如下圖。

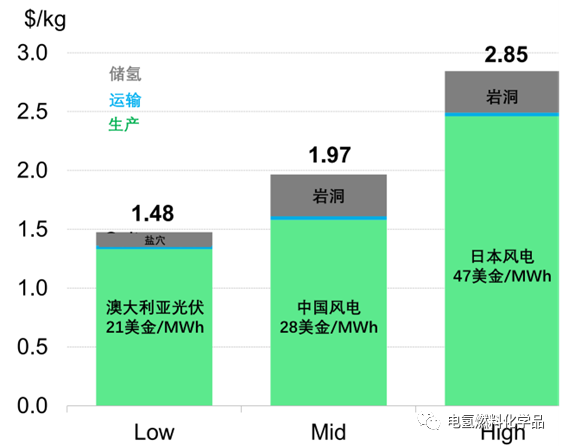

彭博新能源財經BNEF2020年氫經濟展望,在預測未來氫至用戶成本時,同樣采用了鹽穴儲氫和巖洞儲氫(Salt Cavern)。
來源:BNEF: Hydrogen Economy Outlook Key messages March 30, 2020

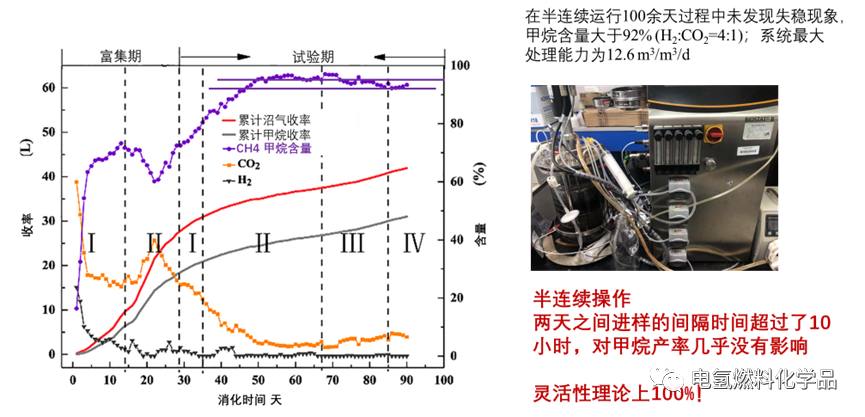

由于地質條件限制我們無法實現鹽穴儲氫,那么對于離網的P2X,出路只有兩個:1-項目地點限制于風光互補、波動性低的地理位置。2-合成工藝步驟高靈活性動態操作,減少氫氣儲存量,使得高壓氣態儲氫成本可接受。目前對于合成氨和合成甲醇,動態操作目前處于早期發展階段(傳統工業上不需要?jiǎng)討B(tài)操作)。據說某國外項目,遇到惡劣天氣,合成氨停車后需要一周多才能重新恢復到正常負荷生產。當然,在風光電力不足時,接入電網電來獲得穩定性,技術上沒有任何問題。本文的邏輯僅限于離網集中式。X里有一個例外,即生物法甲烷化可以動態操作,即采用厭氧菌為催化劑的反應工藝(常溫常壓或低溫低壓),如下圖。

有對生物法CO2+H2甲烷化感興趣的,請聯系我們。請注意:實驗室階段;P2X從能源屬性上看目前都沒有經濟性。
----------------------------------------------------------------
測算過程1:1kg的氨,運送至加氫站端,經過裂解和純化獲得的氫為4.1kWh(不含壓縮)。3.26元/kg氨,3.26/4.1=0.79元/kWh,0.79*33.3=26.3(H2熱值33.3kWh/kg),壓縮之前價格為26.3元/kg;加氫站成本假設為10元/kg,則加注口成本為36.3元/kg。以本周合成氨均價4200元/kg,則氨-氫路線的加注口成本為44元/kg。3260元/噸綠氨 = 36.3元/kg H2(加注口價格)灰氨市場價=44元/kg H2(加注口價格)氫的成本約為14.2元/kg,假設100多公里運輸(小規模,點對點,不考慮集中儲氫)約14元/kg,則至加注口成本為14.2+14+10=38.2元/kg,比氨-氫高5%。假設500公里綜合儲運20元/kg(見上一篇),則14.2+20+10=44.2元/kg,比氨-氫高21%。柴油重卡百公里油耗35L和氫重卡百公里耗氫8公斤計算:
碳稅:柴油碳排放約2.7kg/L(網絡數據),假如碳稅高達700元/噸,折合約1.89元/L生產成本=,ANF是Annuity Factor年金因子,CAPEX是設備資本成本,OPEX是運營維護成本,F(xiàn)uel是燃料(電力)成本。WACC是加權平均資本成本W(wǎng)ACC(weighted average cost of capital)。WACC=7%,壽命-30年,對應8%的年金因子ANF。CAPEX=116*1000*5*400=232,000,000美金CAPEX*8%+OPEX=23,200,000美金單位成本為:23,200,000/240000=97美金/噸
